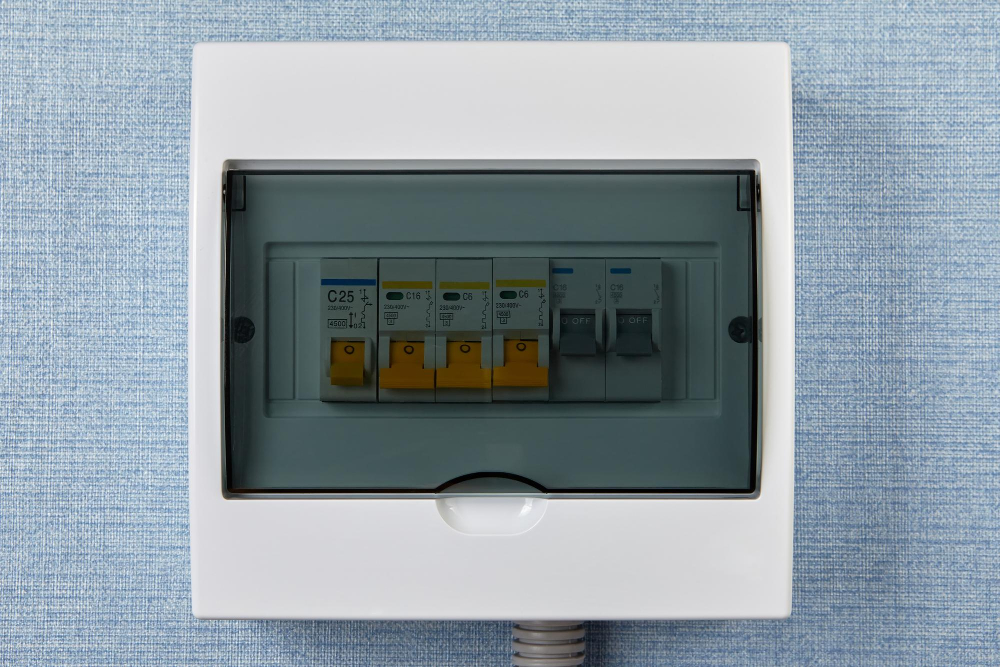

Choix de l’interrupteur différentiel : comment bien équiper votre installation électrique

Le choix de l’interrupteur différentiel reste aujourd’hui un passage incontournable lors d’une rénovation ou de la création d’un tableau électrique. Cet élément central veille sur la sécurité des habitants et protège efficacement les circuits électriques contre les fuites de courant pouvant provoquer des chocs ou incendies.

Plusieurs critères de sélection entrent en jeu, tant pour garantir le respect des normes que pour assurer une protection optimale de votre logement. Comprendre ces critères techniques permet alors d’éviter toute mauvaise surprise ou interruption inopinée du réseau domestique.

Comprendre le rôle de l’interrupteur différentiel

L’interrupteur différentiel fait partie intégrante du système de protection dans une installation électrique moderne. Il fonctionne comme le garant de la sécurité face aux risques d’électrisation ou d’électrocution liés aux défauts d’isolement. Dès qu’une fuite supérieure à 30 ma est détectée, il coupe instantanément le circuit pour préserver les personnes.

Ajouter ce niveau de protection vise aussi à éviter tout dégât important sur les équipements branchés. Ce dispositif ne doit pas être confondu avec d’autres éléments tels que le disjoncteur d’abonné, qui assure la coupure générale en cas de surcharge ou de court-circuit important.

L’interrupteur différentiel s’inscrit donc dans une logique complémentaire : il surveille la moindre anomalie due à un défaut vers la terre, tandis que la gestion de la protection contre les surcharges et courts-circuits revient aux disjoncteurs divisionnaires placés après lui.

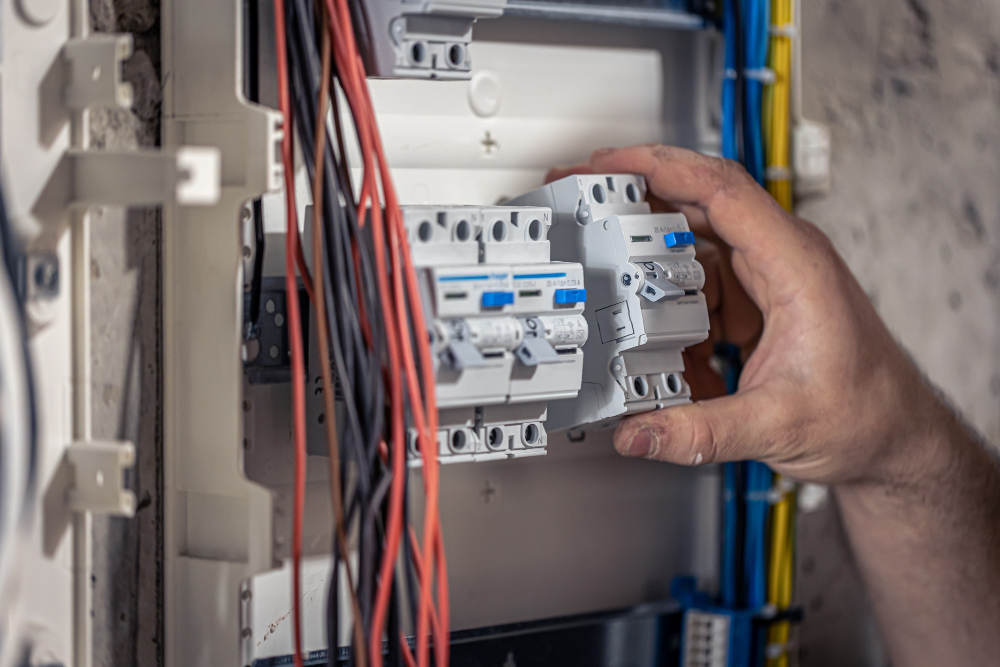

Calibre de l’interrupteur différentiel et adéquation avec le tableau

La question du calibre de l’interrupteur différentiel se pose rapidement lors du dimensionnement du tableau. Ce calibre correspond à l’intensité maximale supportée par l’appareil sans dysfonctionner sous la charge totale des circuits protégés. Les modèles les plus répandus affichent 40A ou 63A.

Pour faire un choix avisé, il convient de calculer la somme des intensités maximales supportées par les disjoncteurs placés après l’interrupteur différentiel, puis de choisir un calibre supérieur pour éviter toute coupure intempestive. Si vous souhaitez approfondir votre analyse, cet article One Elec détaille précisément les différentes étapes de sélection du calibre adapté à votre installation.

Une estimation incorrecte du calibre peut entraîner des déclenchements injustifiés chaque fois qu’un appareil gourmand en énergie démarre. À l’inverse, surdimensionner n’apporte aucun bénéfice particulier et alourdit souvent le budget lors de l’achat du matériel. Garder un œil attentif à cette donnée technique optimise donc la longévité et la fiabilité de l’installation globale.

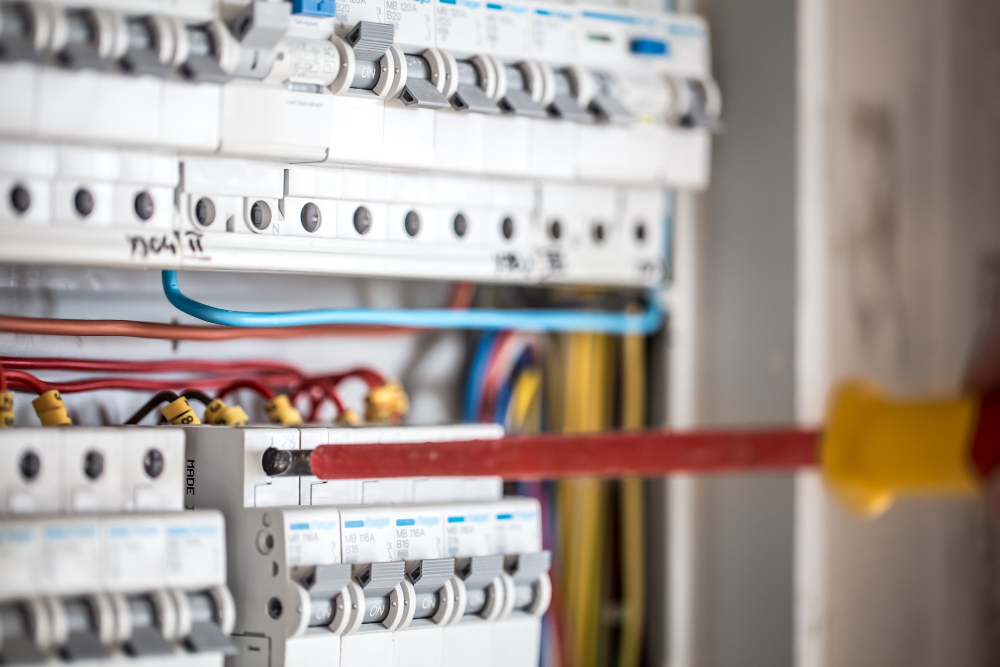

Se repérer dans les types d’interrupteurs différentiels

Distinguer le type d’interrupteur différentiel adapté à chaque usage représente une étape essentielle du choix. Tous ne réagissent pas de la même façon face à certaines formes de courant de fuite rencontrées dans les installations modernes. La désignation courante associe des lettres précises à chaque type, selon une sensibilité et une technologie propres.

Les interrupteurs différentiels de type AC conviennent globalement aux usages classiques et aux appareils standards comme l’éclairage ou les prises. Leur domaine de détection se concentre exclusivement sur les courants de fuite alternatifs purs. Pour les foyers équipés de machines plus spécifiques, le besoin évolue naturellement vers des modèles plus avancés.

Le type A, beaucoup plus répandu aujourd’hui, gère aussi bien les défauts dus au courant alternatif qu’à ceux composés de petites parties continues. Cette aptitude supplémentaire répond aux exigences d’appareils électroniques, plaques de cuisson ou lave-linge. Pour couvrir encore davantage de situations critiques, les modèles F ou HPI offrent une résistance accrue face aux déclenchements intempestifs causés par des perturbations passagères ou la présence d’équipements sensibles, comme certains congélateurs ou systèmes informatiques.

Pour déterminer quel type adopter, examiner le nombre et la nature des appareils connectés semble judicieux. Un tableau mixte présentant plusieurs sortes de circuits bénéficiera de la complémentarité des types AC et A. Mieux vaut placer un appareil haute performance type F/HPI quand la stabilité électrique des équipements coûteux prime sur le reste.

Ce paramètre rejoint directement la réflexion sur la protection contre les surcharges et courts-circuits. Même si l’interrupteur différentiel n’exerce pas cette fonction, son association harmonieuse avec les disjoncteurs permet d’obtenir une combinaison fiable pour tous les scénarios courants de la vie domestique.

Normes et règles d’installation à respecter

Respecter les normes et règles d’installation figure forcément au cœur de la réussite du projet. En France, la réglementation précise impose un minimum de deux interrupteurs différentiels pour un logement dont la surface dépasse 35 m². Des exigences quant à la sensibilité sont également réglementées : 30 ma s’impose partout pour la protection des personnes, excluant les valeurs plus élevées réservées à d’autres contextes industriels.

L’installation soignée prévaut également pour la sécurité future. Bien poser chaque équipement assure la continuité de la protection de tous les circuits électriques du domicile. Cela signifie suivre méticuleusement les schémas de câblage fournis par les fabricants et veiller à utiliser les accessoires adaptés selon le modèle d’interrupteur différentiel choisi.

Câblage et installation efficace : attention aux détails

Mener à bien le câblage et l’installation demande quelques vérifications simples mais incontournables. Par exemple, placer chaque disjoncteur d’abonné en tête du tableau facilite la maintenance. Relier correctement la phase, le neutre, voire la terre si nécessaire, protège contre les erreurs humaines lors de manipulations futures.

Prenez soin de séparer logiquement les groupes de circuits et d’équilibrer leur répartition sur chaque interrupteur différentiel en tenant compte du calibre retenu. Respecter les préconisations liées à la longueur des fils ainsi que leur section permet aussi de limiter les échauffements et pertes d’efficacité sur la durée.
