7 avril 2026L’interrupteur va-et-vient représente une solution électrique pratique pour commander un point lumineux depuis deux emplacements différents dans une pièce. Son installation nécessite un câblage spécifique avec des navettes qui relient les deux interrupteurs entre eux. Le branchement respecte des règles précises pour garantir un fonctionnement optimal et sécurisé du circuit d’éclairage.
Avant toute intervention sur le tableau électrique, coupez le disjoncteur général pour travailler en toute sécurité. Le schéma électrique d’un va-et-vient repose sur des connexions entre les bornes des interrupteurs et la boite de dérivation. Cette configuration permet d’allumer ou éteindre la lumière indifféremment depuis l’un ou l’autre interrupteur installé dans la pièce.
Matériel nécessaire pour l’installation
Pour brancher correctement votre circuit d’éclairage, vous aurez besoin de deux interrupteurs va-et-vient équipés de leurs enjoliveurs et plaques de finition. Les boites d’encastrement doivent mesurer entre 40 et 50 mm de profondeur pour accueillir les mécanismes électriques. Le câblage comprend plusieurs fils de section 1,5 mm² : le fil de phase en marron ou rouge, le fil de retour vers la lampe, et les deux navettes qui connectent les interrupteurs.
Les accessoires indispensables incluent une pince à dénuder pour préparer les fils, un tournevis isolé pour les raccordements aux bornes, et un testeur de tension pour vérifier l’absence de courant. Une scie cloche permet de percer le mur aux dimensions des boites d’encastrement. Assurez-vous également de disposer du matériel conforme aux normes électriques en vigueur, notamment pour respecter les exigences de sécurité.
📏 La norme à respecter
La norme NF C 15-100 impose une hauteur de pose des interrupteurs entre 0,9 m et 1,30 m du sol. Les fils doivent avoir une section minimale de 1,5 mm² pour les circuits d’éclairage. Cette réglementation garantit une installation électrique conforme et sécurisée dans toutes les pièces de l’habitation.
Préparation du câblage électrique
Identification des fils dans la boite de dérivation
Dans la boite de dérivation, plusieurs fils arrivent depuis le tableau électrique et repartent vers les différents équipements. Le fil de phase transporte le courant depuis le disjoncteur jusqu’au premier interrupteur. Le fil neutre en bleu se raccorde directement à la lampe sans passer par les interrupteurs. Le fil de terre vert et jaune assure la protection des personnes et doit être connecté à tous les éléments métalliques du circuit.
Les navettes, généralement en orange ou marron, relient les deux interrupteurs entre eux et permettent le fonctionnement du va-et-vient. Le fil de retour, souvent en violet ou noir, part du second interrupteur vers la borne de la lampe. Cette organisation des fils dans le câblage électrique constitue la base du schéma de branchement. Prenez le temps d’identifier chaque conducteur avant de commencer les connexions aux bornes.
Choix des boites d’encastrement
Les boites d’encastrement se fixent dans le mur aux emplacements prévus pour les interrupteurs. Leur profondeur standard de 40 mm convient pour la plupart des installations, mais optez pour des modèles de 50 mm si vous devez loger plusieurs fils. Le perçage du mur s’effectue avec une scie cloche du diamètre correspondant, en veillant à respecter la hauteur réglementaire.
Choisissez des boites avec des griffes de fixation robustes qui garantissent une bonne tenue dans le temps. Les modèles avec entrées défonçables facilitent le passage des câbles électriques depuis la boite de dérivation. Certains fabricants comme Legrand proposent des systèmes d’encastrement avec repères de niveau intégrés pour un alignement parfait des interrupteurs dans la pièce.
Schéma de branchement du va-et-vient
Connexion des interrupteurs avec les navettes
Le branchement commence par le raccordement du fil de phase sur la borne L du premier interrupteur. Les deux navettes se connectent ensuite aux bornes 1 et 2 de ce même interrupteur. Sur le second interrupteur, les navettes occupent également les bornes 1 et 2, créant ainsi la liaison qui permet de commander l’éclairage depuis les deux emplacements.
La borne L du second interrupteur reçoit le fil de retour qui part vers la lampe. Cette configuration forme un circuit où le courant peut emprunter différents chemins selon la position des interrupteurs. Serrez correctement chaque fil dans sa borne pour éviter tout mauvais contact qui pourrait provoquer un dysfonctionnement du système d’éclairage.
- Connectez le fil de phase (marron) sur la borne L du premier interrupteur
- Branchez les deux navettes sur les bornes 1 et 2 du premier interrupteur
- Reliez ces mêmes navettes aux bornes 1 et 2 du second interrupteur
- Raccordez le fil de retour sur la borne L du second interrupteur
- Vérifiez que tous les fils neutres et de terre sont correctement reliés dans les boites
Raccordement au tableau électrique
Dans le coffret électrique, le circuit d’éclairage se protège par un disjoncteur adapté à la section des fils utilisés. Pour un câblage en 1,5 mm², un disjoncteur de 10A ou 16A convient parfaitement. Le fil de phase part de ce disjoncteur vers la boite de dérivation puis jusqu’au premier interrupteur. Le neutre se raccorde directement depuis le tableau jusqu’à la lampe via la boite de dérivation.
Assurez-vous que le circuit respecte bien le schéma prévu dans votre installation électrique. Pour mieux entretenir l’ensemble de votre installation domestique, les étapes pour désodoriser le micro onde efficacement peuvent vous aider à maintenir votre logement propre et bien entretenu. La mise en service ne s’effectue qu’après avoir vérifié l’ensemble des connexions et testé le bon fonctionnement depuis les deux interrupteurs.

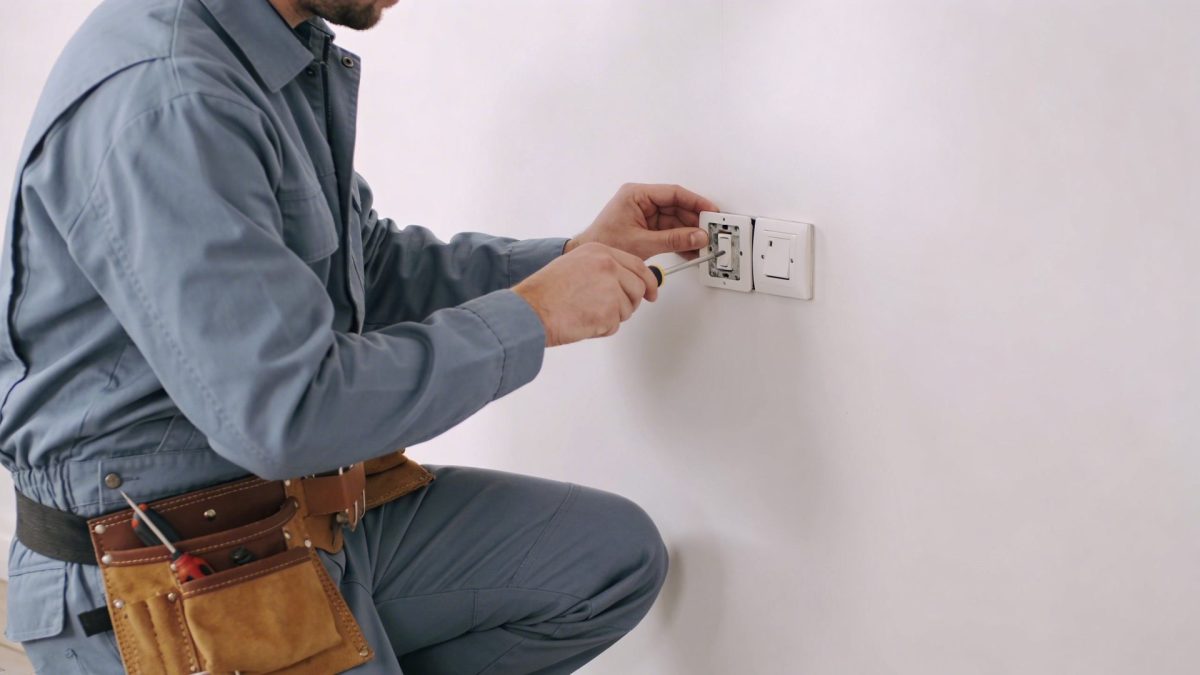

Installation des interrupteurs dans les boites
Branchement des fils dans chaque boite
Dénudez chaque fil sur environ 8 mm pour assurer un bon contact dans les bornes des interrupteurs. Insérez les conducteurs dans les bornes en respectant scrupuleusement le schéma de câblage établi. Les interrupteurs modernes disposent de bornes automatiques qui maintiennent les fils par simple pression, tandis que les modèles classiques nécessitent un serrage à la vis.
Veillez à ce qu’aucun brin de cuivre ne dépasse de la borne, ce qui pourrait créer un court-circuit. Repliez délicatement les fils dans la boite d’encastrement sans forcer sur les connexions. Fixez ensuite le mécanisme de l’interrupteur dans la boite à l’aide des vis de fixation latérales, en vérifiant qu’il reste bien à l’horizontale.
Vérification et test du fonctionnement
Avant de remettre le courant, vérifiez visuellement toutes les connexions dans les deux boites et dans la boite de dérivation. Aucun fil ne doit toucher un autre conducteur ou une partie métallique non isolée. Replacez le disjoncteur en position marche au niveau du tableau électrique et testez le va-et-vient en actionnant successivement les deux interrupteurs.
La lumière doit s’allumer et s’éteindre indifféremment depuis chaque interrupteur. Si ce n’est pas le cas, coupez immédiatement le courant et revérifiez le branchement des navettes et du fil de retour. Un testeur électrique peut également vous aider à identifier d’éventuelles erreurs dans le circuit. Une fois le fonctionnement validé, installez les enjoliveurs et les plaques de finition sur les deux interrupteurs.
⚠️ Erreurs à éviter
Ne branchez jamais le fil de phase sur une borne de navette, cela empêcherait le bon fonctionnement du circuit. Évitez de mélanger les navettes entre elles ou de les inverser avec le fil de retour. N’oubliez pas de raccorder le fil de terre dans chaque boite, même si certains anciens modèles d’interrupteurs n’en disposent pas. Ces erreurs de câblage sont les plus fréquentes lors de l’installation d’un va-et-vient.
Conseils pour une installation réussie
Travaillez toujours avec le courant coupé au niveau du disjoncteur général ou du disjoncteur du circuit concerné. Utilisez du matériel électrique aux normes et vérifiez la compatibilité entre les différents produits. Un schéma dessiné avant de commencer facilite grandement le raccordement des fils dans les boites. Prenez des photos du câblage existant si vous remplacez d’anciens interrupteurs.
Respectez les codes couleurs des fils pour éviter toute confusion lors du branchement. Les navettes peuvent avoir des couleurs variables selon les installations, mais le fil de phase reste marron ou rouge, le neutre bleu, et la terre vert-jaune. Si vous n’êtes pas certain du schéma à réaliser, consultez la documentation technique de vos interrupteurs ou faites appel à un électricien qualifié.
L’installation d’un interrupteur va-et-vient demande rigueur et méthode dans le câblage électrique. En suivant ces étapes et en respectant les normes de sécurité, vous obtiendrez un éclairage fonctionnel commandable depuis deux points distincts dans votre pièce. Le branchement correct des navettes et du fil de retour garantit un fonctionnement fiable sur le long terme.
