Comment brancher 4 fils sur une prise électrique ?

C’est la première fois que vous avez à faire avec un câble électrique à 4 fils. Vous vous demandez où va le quatrième. Il n’y a pas que vous, tout le monde a l’habitude d’installer des prises ou interrupteur à 3 fils, seuls les professionnels ont déjà eu à réaliser le branchement d’une prise 4 fils. Voulez-vous savoir comment ça marche ? En quelques lignes, vous allez comprendre pourquoi certains utilisent le câblage à 4 fils au lieu de 3.

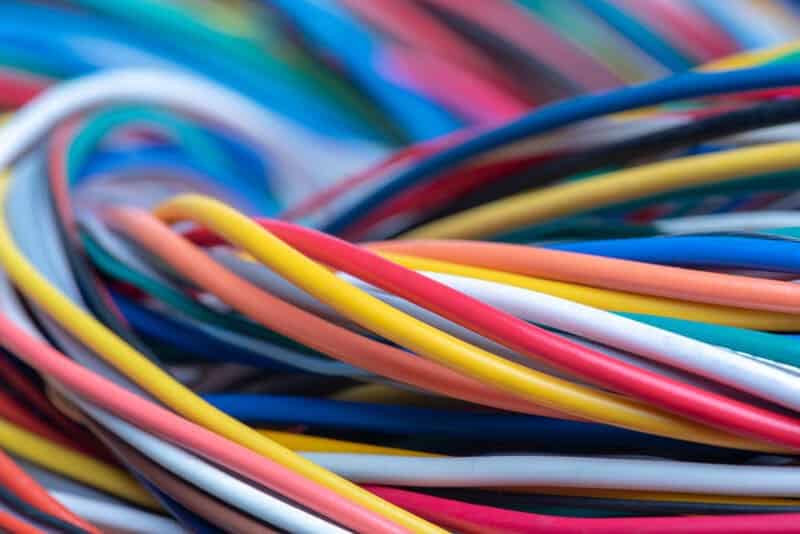

Les différents types de câbles électriques

Vous ne le savez peut-être pas, mais il existe 20 types de câbles électriques différents. Ils se différencient selon leurs usages, mais leur fonction reste la même, à savoir servir de conducteur à un courant électrique. Le branchement d’une prise 4 fils vous semble nouveau, mais vous pouvez y trouver bien plus que cela. Avant de comprendre comment ça fonctionne, voici les différents types de câbles les plus couramment utilisés.

Le câble non métallisé ou caoutchouc

Les fils de cuivre au nombre de 2 à 4 qui composent un câble électrique sont enveloppés dans des gaines en plastique souple. Le tout est également accompagné d’un fil nu pour la mise à terre. C’est la série qui est destinée aux branchements enterrés ou en extérieur. Par contre, le câble non métallisé est plus couramment utilisé pour les installations résidentielles en intérieur.

Le câble gaine métallique

Aussi appelé câble blindé, il est utilisé pour alimenter les grands appareils électriques. Vous y trouverez les 3 fils standard :

• un fil pour le courant,
• un autre pour la mise à terre
• et un troisième pour le neutre.

Ces 3 fils sont isolés entre eux avec du polyéthylène réticulé, du lin en PVC et d’un revêtement en PVC noir. Vous trouverez ce type de câble dans les installations à haute contrainte et pour les applications extérieures.

Le câble d’alimentation souterrain

Ce sont des câbles tout ce qu’il y a de plus classique avec une petite différence. Ils ont une forte résistance à l’eau et sont disponibles en plusieurs calibres. Ils sont utilisés généralement dans les installations extérieures, notamment les zones humides (pompe, jardin, etc.) ou pour alimenter les lampes ouvertes.

Le câble multiconducteur

C’est ce qu’on utilise dans les installations d’habitation. Tout simplement parce qu’ils sont faciles à utiliser. Ce type de câble comporte plus d’un conducteur comme le cas du câble à 4 fils électriques isolé entre eux. Le tout est enveloppé par une couche d’isolation extérieure pour un niveau de sécurité plus adapté.

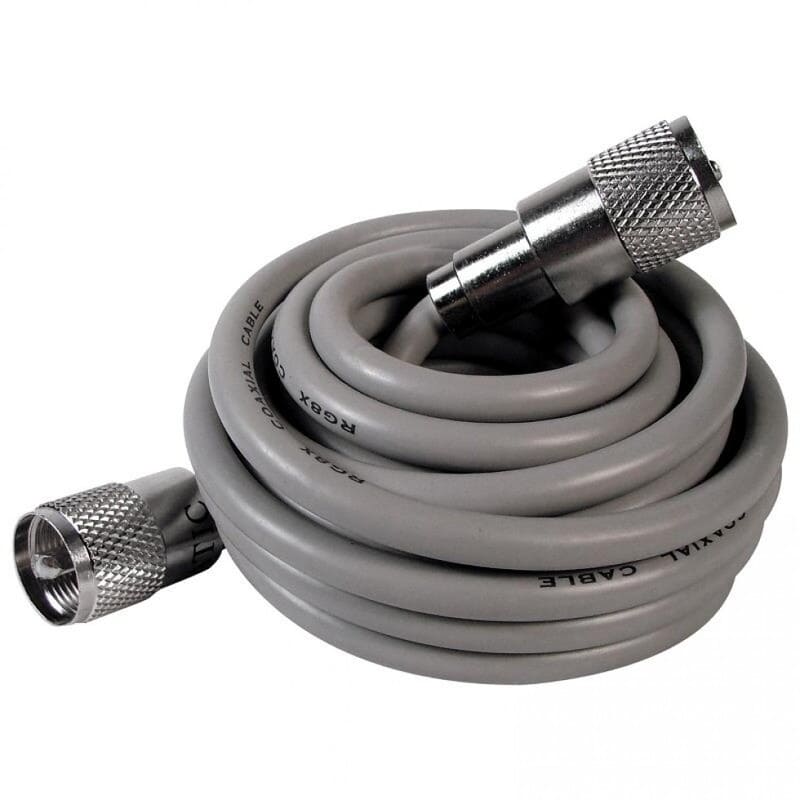

Le câble coaxial

Celui-ci comporte un revêtement isolant tubulaire qui sert de protection à un seul conducteur. Quant à l’autre fil, il est à nu et couvre la couche isolante empruntant le même axe géométrique. On s’en sert pour transporter des signaux de télévision ou pour connecter des équipements vidéo.

A priori, ce sont les 5 types de câbles les plus utilisés. Cependant, il en existe encore 6 parmi les 20 que vous pouvez apercevoir de temps en temps dans diverses installations :

• le câble à paire torsadée non blindé,
• le câble ruban,
• le câble enterré,
• le câble Twin Lead,
• le câble Twinaxial,
• le câble jumelé.

Les différents types de conducteurs d’un câblage électrique

Vous avez pu constater qu’un câble se diffère en raison de son utilisation et qu’il en existe tellement qu’on ne sait plus lequel est le plus approprié. Vous pouvez choisir celui qui vous plaira du moment qu’il assure en tant que conducteur et qu’il respecte le niveau de sécurité. Toutefois, ne vous méprenez pas, car vous pourriez encore tomber sur les différents types de conducteurs qui se définissent par leur apparence.

Vous avez le fil nu, qui n’a pas de nom, mais qui est simplement non isolé. Le fil isolé, un fil nu à la base, mais recouvert d’une couche de plastique et le fil de cuivre, composé de plusieurs brins de cuivre de petite taille isolés également dans un revêtement en plastique.

Actuellement, les fabricants utilisent divers matériaux pour apporter plus de sécurité quant à l’isolation des fils : le PVC, le PRC et le PR. À noter que leurs tensions nominales d’isolement doivent être au moins égales à la tension nominale de l’installation électrique.

Comment reconnaître les fils électriques?

Qu’en est-il des couleurs qui identifient les fils conducteurs les uns des autres ?

En effet, vous ne pouvez pas procéder à une installation électrique sans connaître le code couleur des fils conducteurs. En général, ils sont au nombre de quatre :

• le rouge,
• le bleu,
• le vert,
• et le jaune.

Lorsque vous verrez une installation à quatre fils comme sur un branchement d’une prise électrique. Cela signifie que le conducteur est la protection équipotentielle. Cette remarque s’affiche avec la présence de la couleur verte et jaune.

Pour un câble monophasé, la gaine des fils électriques est bleue et brune. S’il est doté d’une protection équipotentielle, le monophasé est le bleu, le brun et le jaune + vert.

S’il s’agit d’un câble triphasé, vous y trouverez la couleur brune, grise et noire. Cependant, il peut encore accueillir un neutre annoncé par le fil bleu. Ce dernier peut faire place à une protection équipotentielle ou un autre fil en plus pour celui-ci. Globalement, vous y verrez un câble à 4 ou 5 fils respectivement. Le premier est le bleu, la protection équipotentielle à la place du neutre ou 5 pour un autre fil (jaune + vert) en guise de neutre.

Comment s’effectue le branchement d’une prise 4 fils ?

Le branchement à 4 fils ne devrait pas être trop compliqué à réaliser. Tout ce que vous avez à faire c’est de relier le fil bleu au fil bleu et le vert/jaune au vert/jaune. Quant aux 2 fils marron et noir, vous les reliez à la phase du réseau électrique (souvent de couleur rouge, mais peut-être de couleur marron ou noir).

Si vous avez bien suivi, le quatrième fil sert de protection équipotentielle. Il peut faire place au neutre ou être ajouté à la composition. De ce fait, la bonne méthode pour brancher 4 fils sur une prise électrique est de suivre la logique d’un branchement, celle qui a été présentée dans le paragraphe précédent.

Si vous envisagez un branchement d’une prise 4 fils c’est que vous savez à quoi le quatrième pourrait bien vous servir. D’habitude, une installation requiert simplement 3 fils conducteurs : la terre, le neutre et la phase. Il ne vous reste plus qu’à brancher donc le quatrième soit en faisant place au neutre soit en l’ajoutant.

Comment choisir les bons câbles électriques ?

Électriciens et bricoleurs avertis, certaines règles sont à respecter pour déterminer le bon câble électrique pour vos installations, à commencer par les normes et régulations nationales et internationales. Il est essentiel de vous assurer que les câbles électriques sont conformes aux normes en vigueur en vérifiant la présence de certifications (CE, NF, etc.).

• La CEI 60364 est une norme internationale qui régit les installations électriques à basse tension.
• La norme CF C15-100 est la référence en France en matière d’installations électriques. Elle est établie par l’Association Française de Normalisation (AFNOR) et définit les exigences techniques et sécuritaires auxquelles les installations électriques domestiques, tertiaires et industrielles à basse tension doivent répondre.

La puissance de l’installation électrique s’avère nécessaire pour choisir un fil ou un câble électrique de qualité et surtout la section de câble adaptée. Pour ce faire, voici les critères à prendre en considération :

• La longueur du câble : plus elle est importante, plus la résistance au passage du courant augmente. Par exemple, pour un courant de 10 A, il faut prévoir une section de câble de 1,5 mm² ;
• La température ambiante pour garantir un fonctionnement optimal
• Le type de pose qui détermine sa capacité de charge. Les câbles posés en conduit, en gaine ou en plinthe nécessitent généralement une section différente des modèles apparents ou encastrés.

Enfin, la souplesse du câble doit être adaptée à l’utilisation prévue.
